一、主要技術特點
1、本儀器為小型臺式結構，采用微電腦控制、線性加熱、自動攪拌，測量結果準確可靠，試驗完畢自動顯示測試結果。
2、燒杯采用耐高溫玻璃制成，升溫速率、鋼球定位環、鋼球等的規格尺寸符合標準所規定的要求。
3、水浴具有自動攪拌裝置，采用數碼管顯示時間和溫度，同時可以測試兩個試樣，測試方便，結果可靠。
4、本儀器試驗浴最高加熱溫度為90℃。
二、主要技術參數及指標
1、電源電壓： AC220V（允許誤差-5％～+10％)，50Hz；
2、測量范圍： (+5.0～90)℃±0.5℃；
3、溫度分辨率： 0.1℃；
4、攪拌器： 攪拌速度連續可調；
5、加熱速率： 三分鐘后自動調整為(5.0±0.5)℃/ min；
6、加熱功率： 800W；
7、燒杯有效容積： 1000ml；
8、環境條件： 室溫小于35℃且相對穩定，無空氣對流現象；
9、相對濕度： ≤85％；
10、整機功耗： 不大于850W；
11、外形尺寸： 210mm×350mm×400mm（長×寬×高）。
SYK-2806E型 全自動瀝青軟化點試驗器儀器配套清單（出廠標配）
序號 | 名 稱 | 單位 | 數量 | 備注 |
1 | 主機（SYK-2806E全自動瀝青軟化點試驗器） | 臺 | 1 | |
2 | 鋼球定位器 | 只 | 2 | |
3 | 肩環 | 只 | 2 | |
4 | 鋼球（Ф9） | 只 | 2 | |
5 | 燒杯 | 只 | 1 | |
6 | 攪拌子 | 只 | 1 | |
7 | 溫度傳感器（包括電纜線） | 根 | 1 | |
8 | 保險絲 6A（Ф5×20） | 只 | 2 | |
9 | 使用說明書 | 份 | 1 | |
10 | 合格證書 | 份 | 1 | |
11 | 產品保修卡 | 份 | 1 |
二、SYK-2806E型全自動瀝青軟化點試驗器儀器安裝所需試劑、器材
序號 | 名稱 | 規格和要求 | 數量 | 備注 |
1 | 丙三醇 | 500ml | 1瓶 | |
2 | 瀝青溶劑 | 2L | 2L/桶 | 煤油 |
3 | 滑石粉 | 500克 | ||
4 | 刮刀 | 1把 | ||
5 | 毛刷 | 50px寬 | 2支 | |
6 | 電爐 | 1000W | 1個 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
操作規程和使用維護說明
一、安裝調試操作規程
（一）測試前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國標準GB/T4507-1999《瀝青軟化點測定法（環球法）》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T 0606-2011 《瀝青軟化點試驗（環球法）》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態。
（二）試樣的制備及放置
1、試樣的制備：按標準制備兩個試樣。
2、將兩個試樣小心放入試驗儀的兩個試樣環中。
3、將兩只鋼球定位器罩在兩只試樣環上，并把兩只鋼球放于試樣的中央。
4、在燒杯中注入蒸餾水，水面略低于立柱上的深度標記。
5、把磁力攪拌子放至燒杯底部中間位置。
（三）連線
1、連接控制主體與試驗儀的溫度傳感器連接線。溫度傳感器連接線的3芯電纜線與試驗儀的3芯插頭相連，把溫度傳感器放入試驗儀的中心孔中。
2、用加熱電源線連接控制主體的加熱插座與試驗儀的電熱管插座。
3、在后面板電源插座上插上電源線。
（四）軟化點測試
1、打開控制主體后面板上的電源開關，儀器處于“準備”狀態，時間顯示器顯示累計開機的時間，溫度顯示器顯示溫度傳感器所處位置的實際溫度，此時，按“結果”鍵不起作用。無論任何時候，如果按“復位”鍵，儀器將回復到“準備”狀態。因此，在測試過程中，不得輕易按“復位”鍵。
2、將后面板上的調速電位器調至適當位置，使燒杯中攪拌子的轉動速度合適。（太快會影響測試結果，太慢會造成水溫不均勻）。
3、儀器處于“準備”狀態，其它準備工作（如水溫5℃、燒杯中的蒸餾水放好，試樣放妥等）就續后，按動“啟動”開關，儀器進入“測試”狀態。這時，時間顯示器顯示的是試驗的相對時間；溫度顯示器顯示的是當前恒溫浴的溫度值，經過3分鐘后，儀器的加熱速率應為5±0.5℃/min。
注：在試驗階段，按“啟動”鍵不起作用，但一定不能按“復位”鍵。否則，儀器又將停止試驗，回到“準備”狀態。
4、測試中，如果水溫達到90℃，儀器仍達不到試樣的軟化點，儀器將自動停止加熱，并發出警報聲，按“復位”鍵，儀器回到“準備”狀態。
如果水溫在90℃以內，達到試樣的軟化點溫度，當某一個小球落到下承板處時，按一次“結果”鍵，當另一個小球落到下承板處時，再按一次“結果”鍵。儀器發聲表示試驗結束。儀器進入“結果”狀態。
5、在“結果”狀態，時間顯示器顯示為“××：oo”，表示兩個樣品試驗結果的平均值標志，在溫度顯示器上顯示測試結果的平均溫度。
按“結果”鍵可分別讀取樣品1（時間顯示器顯示為“××：o 1”）、樣品2（時間顯示器顯示為“××：o 2”）的測試溫度及兩者的平均值（時間顯示器顯示為“××：o o”）。
二、注意事項
1、儀器切勿在無水的情況下干試，以免造成儀器的損壞。
2、儀器電源線應有良好的接地端。
3、為得到準確的測試結果，儀器應在室溫小于35℃且相對穩定，無空氣對流現象的環境條件下使用。
4、在“試驗”階段和“結果”階段,不要輕易按“復位”按鈕，否則將導致試驗中斷與失敗；一旦按了“復位”按鈕，必須重新進行試驗。
5、儀器測試過程中，攪拌子的轉速應調到合適。開始加熱時，攪拌子的轉速可快一些，當水溫接近軟化點溫度時（這時被測瀝青試樣開始向下鼓出），攪拌子的轉速要調到很慢，甚至停止轉動，這樣可保證測試結果的準確。
6、儀器出廠時，溫度傳感器與主機是一一對應的，不能搞錯，否則將嚴重影響測試結果的準確性，甚至不能正常工作。
7、儀器出廠前，溫度傳感器已經過標定，用戶可直接使用。經過一段時間，顯示器顯示的溫度值可能與水銀溫度計讀出的溫度值有較大誤差（大于±0.5～±1.0℃），這時，用戶可自行標定，標定方法見附頁。
注：當儀器需要檢定、或儀器經過長時間使用后、或儀器長期擱置未用在首次使用前，可以對儀器的溫度進行重新標定，標定時應按照附頁中提供的方法和步驟仔細認真地操作。
注意：當室溫低于0℃時，請將水槽內的水放盡，防止結冰損壞器件！
警告：儀器出現故障時應立即切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
附： 溫度標定和檢定方法
一、溫度的標定和檢定方法

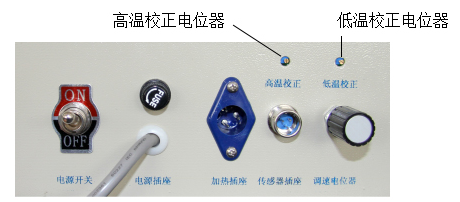

1、在儀器的后面板找到高溫校正電位器和低溫校正電位器，見下圖。
2、把儀器的溫度傳感器和標準水銀溫度計一起放入0～0.5度的水浴中(冰水混合物)，調節低溫校正電位器使儀器溫度顯示和標準水銀溫度計測量的實際溫度一致。
3、再把儀器的溫度傳感器和標準水銀溫度計一起放入接近80度的水浴中，調節高溫校正電位器使儀器溫度顯示和標準水銀溫度計測量的實際溫度一致。
重復2、3的過程，經過幾次這樣的調整，儀器顯示的溫度偏差可以得到修正或達到偏差最小。
二、注意事項
1、本公司的儀器出廠時，溫度參數已經調正好，一般情況下不需調整，日常工作時，只需用標準水銀溫度計對儀器顯示的溫度值進行檢測，只有檢測結果偏差較大時，才有必要作溫度偏差修正。
2、由于儀器的各類電氣元器件在不同的環境溫度、不同的時間下會存在微小的參數變化，進而導致溫度顯示值的漂移，因此需要對溫度顯示進行修正。
3、當儀器存放一段較長的時間后再次使用時，需對溫度顯示作修正。
4、為得到準確的測試結果，可每隔三個月左右或春、夏、秋、冬四季變化時進行一次溫度顯示值的修正，保證儀器始終處于正常的工作狀態。
